本記事では、VPCピアリングで別VPCのRDSにプライベートで接続する方法を記載します。単純にVPCピアリングを設定するだけで良さそうに見えますが、パブリックアクセシビリティが有効になっている場合、少し詰まった点があったため、記録しておきます。

スポンサーリンク

そもそもVPCピアリングとは

VPCピアリングとは、2つのVPC(別アカウント/別リージョンも可)を接続することで、別VPCのリソースに対してもプライベート接続可能なようにする機能のことです。VPC間でインターネットを経由した通信を行いたくない(行えない)場合、この機能の利用が最有力候補となります。

ただし、VPCピアリングの作成条件には制限もあるため、事前に確認する必要があります。特に、VPCのCIDRが重複する場合には作成できないというのが、最も大きな制限事項です。

詳しくは、以下をご確認ください。

検証環境の構成

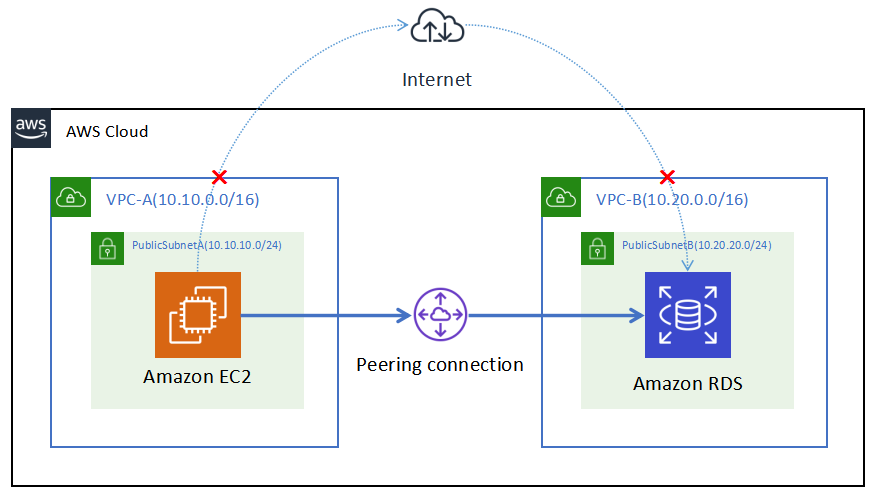

2つのCIDRが異なるVPCをVPCピアリングを使って接続しています。VPCにはパブリックサブネットを作成し、接続元のEC2と接続先のRDSを配置する構成です。EC2もRDSもパブリックIPを持っています。

この場合、何もしなければ、EC2からRDSに対する接続はインターネットを経由して行われます。RDSのパブリックアクセシビリティが有効になっているため、エンドポイント名がパブリックIPアドレスに解決されるためです。

ただし、VPCエンドポイントを導入することで、パブリックアクセシビリティが有効になっているRDSのエンドポイントをプライベートIPアドレスに解決することができるため、プライベートでの接続が可能になります。

検証環境の構築

VPCの設定

冒頭で「パブリックアクセシビリティが有効になっている場合、少し詰まった点があった」と記載しましたが、それがここです。この設定を忘れてしまうと、パブリックアクセシビリティが有効になっているRDSのエンドポイント名をプライベートIPに解決することができません。

その設定とは何かと言いますと、VPCのDNS 解決およびDNS ホスト名を有効にするという点です。また、この設定は、VPCピアリングを行う両方のVPCで行う必要がある点に注意が必要です。

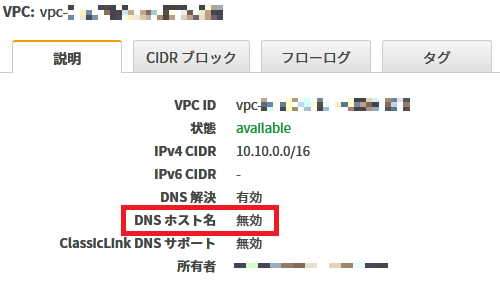

上図の通り、執筆時点では、VPCのデフォルト設定値として、次のような値が利用されています。デフォルトから変更しない場合はDNS ホスト名無効となっているのです。

  • DNS 解決
    • 有効
  • DNS ホスト名
    • 無効

このままだと、別VPCのRDSのエンドポイントをプライベートIPアドレスに解決することができないため、DNS ホスト名をデフォルト値から変更していきます。まずは、該当のVPCを選択し、アクション > DNS ホスト名の編集をクリックします。

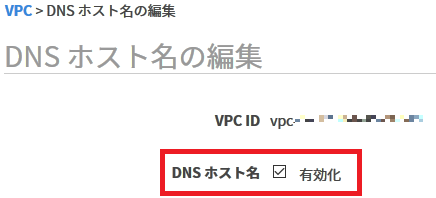

DNS ホスト名有効化にチェックを付け、保存をクリックします。

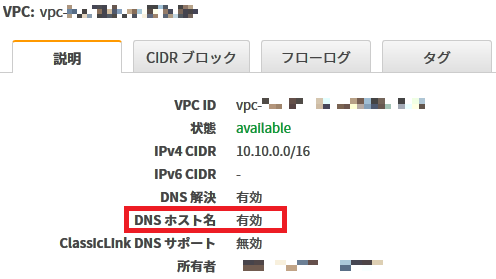

該当のVPCについて、DNS ホスト名有効となっていることを確認します。もし、DNS 解決無効になっている場合は、同じようにしてアクション > DNS 解決の編集から設定することができます。

VPCピアリングの作成

VPCピアリング接続の作成

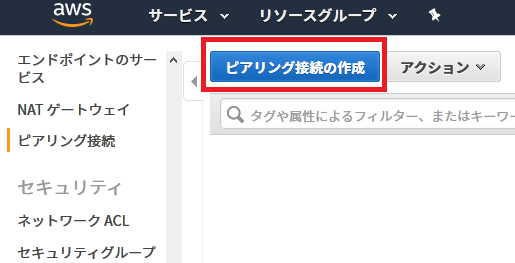

ダッシュボードからピアリング接続を選択し、ピアリング接続の作成をクリックします。

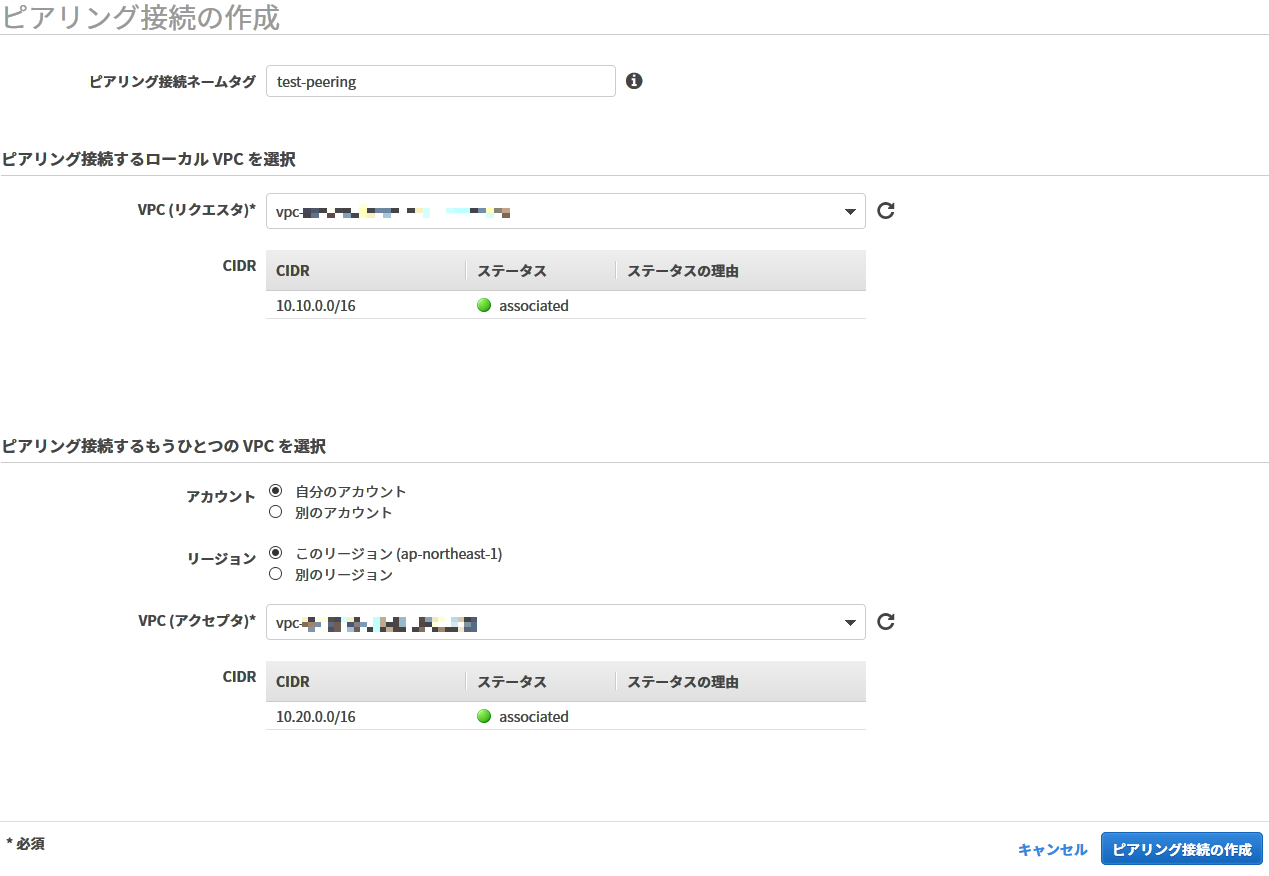

ここでは、次のように設定しています。重要なのは、 VPC (リクエスタ)には接続元を、VPC (アクセプタ)には接続先を指定する点です。 今回の構成だと、VPC (リクエスタ)VPC-Aに、VPC (アクセプタ)VPC-Bにします。指定後、ピアリング接続の作成をクリックします。

  • ピアリング接続ネームタグ
    • test-peering
  • VPC (リクエスタ)
    • VPC-A
  • アカウント
    • 自分のアカウント
  • リージョン
    • このリージョン (ap-northeast-1)
  • VPC (アクセプタ)
    • VPC-B

VPCピアリングの承諾

上記で作成したVPCピアリング接続ですが、承認作業を経ていないため、承諾の保留中となり利用することができません。

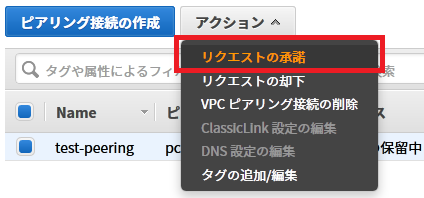

該当のVPCピアリングを選択し、アクション > リクエストの承諾をクリックすることで、このVPCピアリングがアクティブとなります。

VPCピアリングのDNS設定

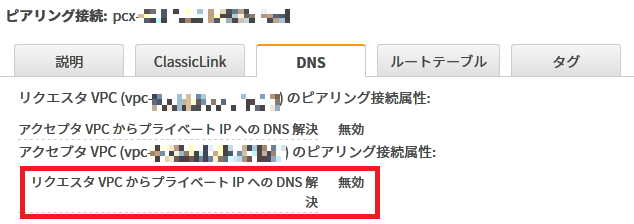

VPCだけでなく、VPCピアリング自体でもDNSにまつわる設定を行う必要があります。デフォルトだとリクエスタ VPC からプライベート IP への DNS 解決無効となっているためです。

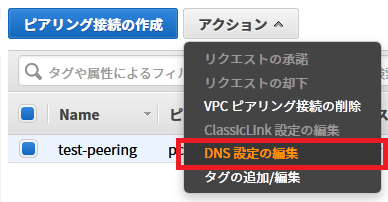

設定の変更のために、アクション > DNS 設定の編集からアクセプタ DNS 解決にチェックを入れて保存します。

ルートテーブルの編集

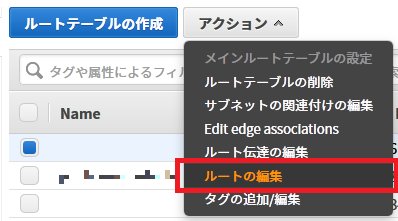

続いて、VPCピアリングを利用したいサブネットのルートテーブルをアクション > ルートの編集から編集します。接続元と先の両方で編集します。今回の構成で言うと、PublicSubnetAおよびPublicSubnetBサブネットが利用している両方のルートテーブルを編集します。

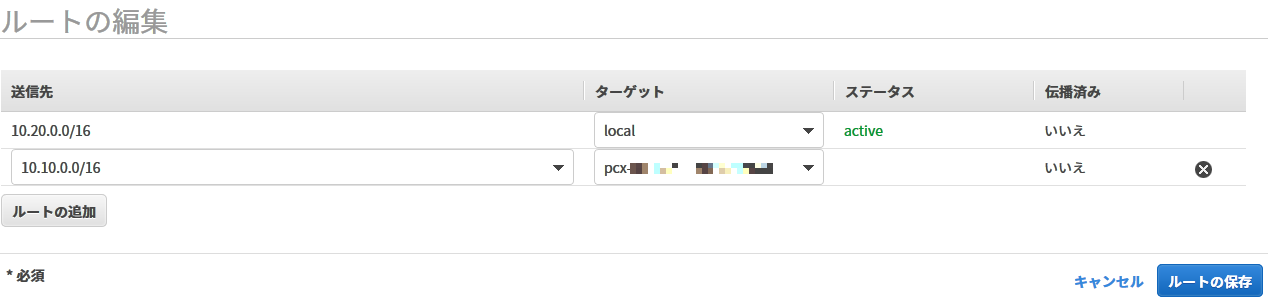

それぞれのルートテーブルでは、通信先、つまり、VPCピアリング先のIPアドレスをVPCピアリングに向けるようなルートを追加します。今回はピアリング先のCIDR単位で指定します。片方だけの設定ですと、戻りの通信が迷子になりますので、両方指定する必要があります。

名前解決の確認

最後に、名前解決の確認を行います。VPCピアリング元から、VPCピアリング先のRDSのエンドポイントを解決してみます。無事にプライベートIPアドレスに解決できたことを確認できました。

プライベートIPアドレスへの解決

[ec2-user@ip-10-10-0-104 ~]$ nslookup testdb.xxxxxxxxxx.ap-northeast-1.rds.amazonaws.com
Server:         10.10.0.2
Address:        10.10.0.2#53

Non-authoritative answer:
testdb.xxxxxxxxxx.ap-northeast-1.rds.amazonaws.com    canonical name = ec2-18-176-xx-xx.ap-northeast-1.compute.amazonaws.com.
Name:   ec2-18-176-xx-xx.ap-northeast-1.compute.amazonaws.com
Address: 10.20.0.218

また、RDSへの接続時にも、きちんとプライベートIPアドレスを利用していることが確認できます。

RDSへの接続

[ec2-user@ip-10-10-0-104 ~]$ netstat -an
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address           Foreign Address         State
tcp        0      0 0.0.0.0:111             0.0.0.0:*               LISTEN
tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN
tcp        0      0 127.0.0.1:25            0.0.0.0:*               LISTEN
tcp        0      0 10.10.0.104:44472       10.20.0.218:5432        TIME_WAIT
tcp        0    252 10.10.0.104:22          xx.xx.xx.xx:65333       ESTABLISHED
tcp        0      0 10.10.0.104:44476       10.20.0.218:5432        ESTABLISHED
tcp        0      0 10.10.0.104:22          xx.xx.xx.xx:65288       ESTABLISHED
tcp6       0      0 :::111                  :::*                    LISTEN
tcp6       0      0 :::22                   :::*                    LISTEN

ちなみに、VPCのDNS ホスト名無効にした状態だと、次のように、グローバルIPアドレスがエンドポイントから解決されます。

パブリックIPアドレスへの接続

[ec2-user@ip-10-10-0-104 ~]$ nslookup testdb.xxxxxxxxxx.ap-northeast-1.rds.amazonaws.com
Server:         10.10.0.2
Address:        10.10.0.2#53

Non-authoritative answer:
testdb.xxxxxxxxxx.ap-northeast-1.rds.amazonaws.com    canonical name = ec2-18-176-xx-xx.ap-northeast-1.compute.amazonaws.com.
Name:   ec2-18-176-xx-xx.ap-northeast-1.compute.amazonaws.com
Address: 18.176.xx.xx

最後に

VPCピアリングでパブリックアクセシビリティが有効になっているRDSに対してプライベートIPアドレスで接続するためには、接続元先のVPC自体でDNS 解決およびDNS ホスト名を有効にする必要があるという記事でした。

そもそも、RDSをパブリックサブネットに配置するパターンは多くないかもしれませんが、そのような構成を取らざるを得ない時に、役に立つ構成かもしれません。
